简述
F系列防水型光栅是基于微机控制的一套高品质，高性能安全防护产品，采用专业防水结构技术，采用进口红外线不可见光红外线传感技术，外观圆形精美，防水等级IP68级，响应时间15ms以内，室内使用对射距离可达30米，易对准，适合各种与液体（不包含严重腐蚀类）相关的机器设备及其他与水相关行业等。
自带独立晶体管安全输出，安全可靠，接受非标定制。
✤ 完善的自检功能，提升设备安全性
✤ 全系列可配置线同步或光同步
✤ 专业防水结构技术，防水等级IP68级
✤ 反应灵敏，响应时间小于15ms
✤ 可定制屏蔽（浮动/固定消隐）功能
✤ 室内使用对射距离可达30米
✤ 直接与PLC连接或其他上位机控制
✤ 外观结实，直径55mm,适合多种场合使用
| 信号输出 | NPN/PNP（可选） |

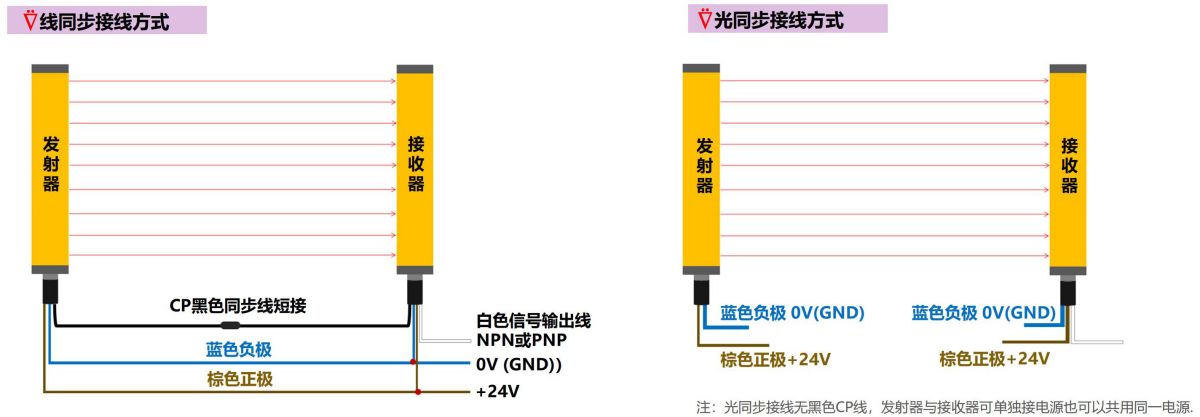

| 同步类型 | 光同步/线同步（可选） |
| 光幕形式 | 对射型 |
| 外壳防护等级 | IP68 |

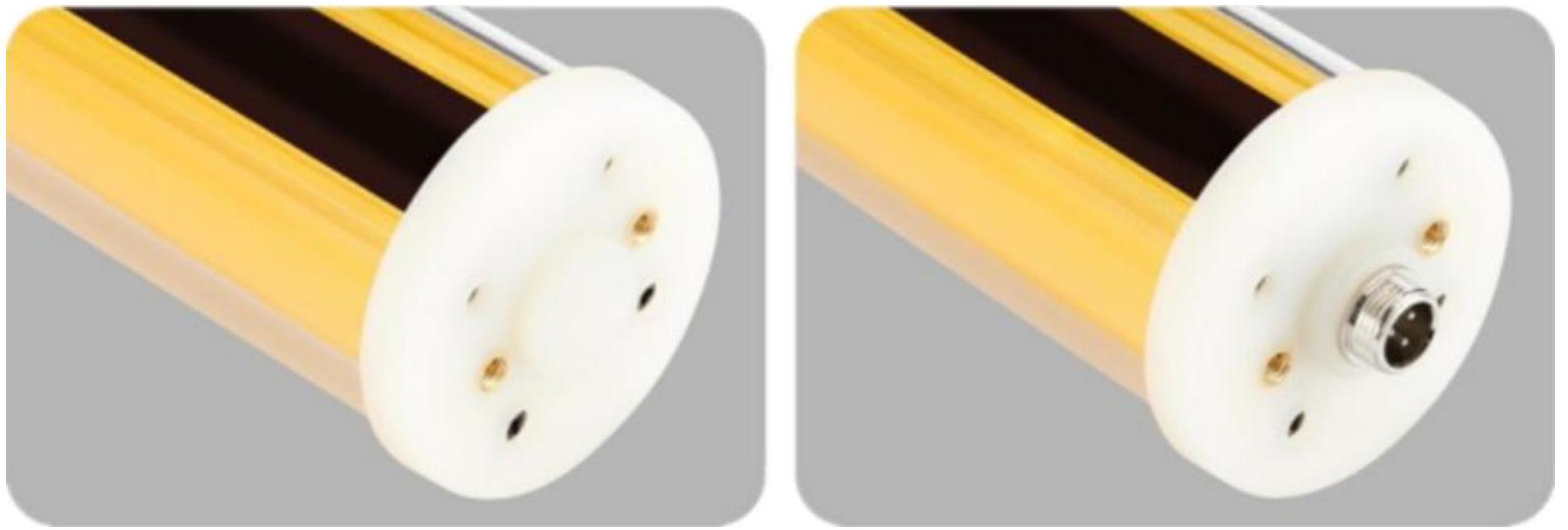

| 连接类型 | 航插(3针/4针)/(4针/5针) |
| 负载电流 | <120mA |
| 工作电流 | <200mA |
| 红外波长 | 红外发光二极管940nm |
| 抗干扰能力 | 10000Lux |
| 主体外形材质 | 铝合金/亚克力/聚酯 |
| 电路保护 | 反接保护/输出短路保护/过载保护 |
| 消耗功率 | 3-8W |
| 工作温度 | -15℃--65℃ |
| 环境温度 | 20C,RH≤85% |
| 介电强度 | DC30V.5A |
| 绝缘电阻 | ＞100 MΩ |
| 产品认证 | CE FCC |
| 外壳颜色 | 黄色 |
| 产品重量 | 随着光栅高度（长度）而变化 |
| 产品应用 | 各类自动化设备、包装机工业、食品制造业、电子行业、五金制造业等 |

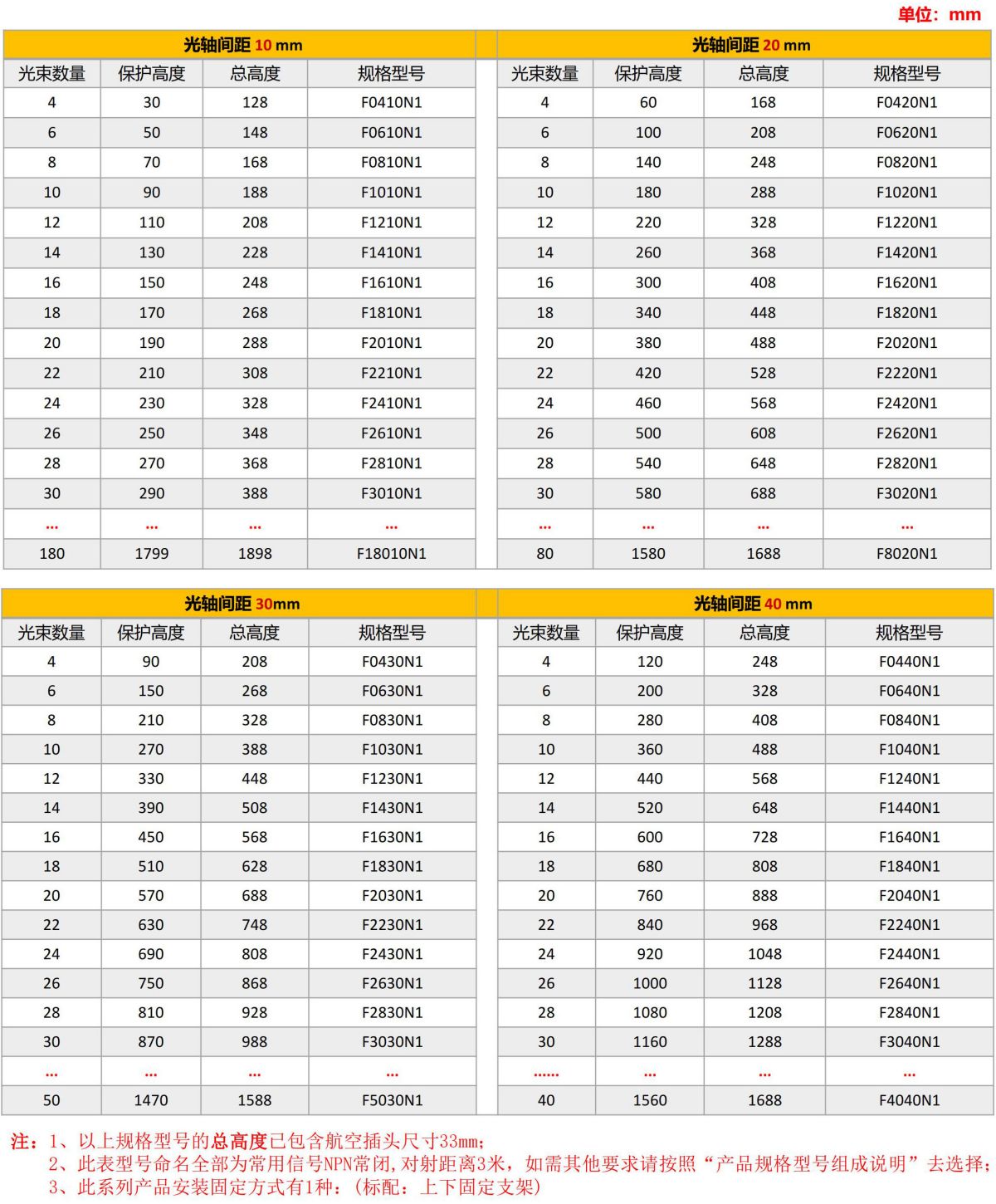

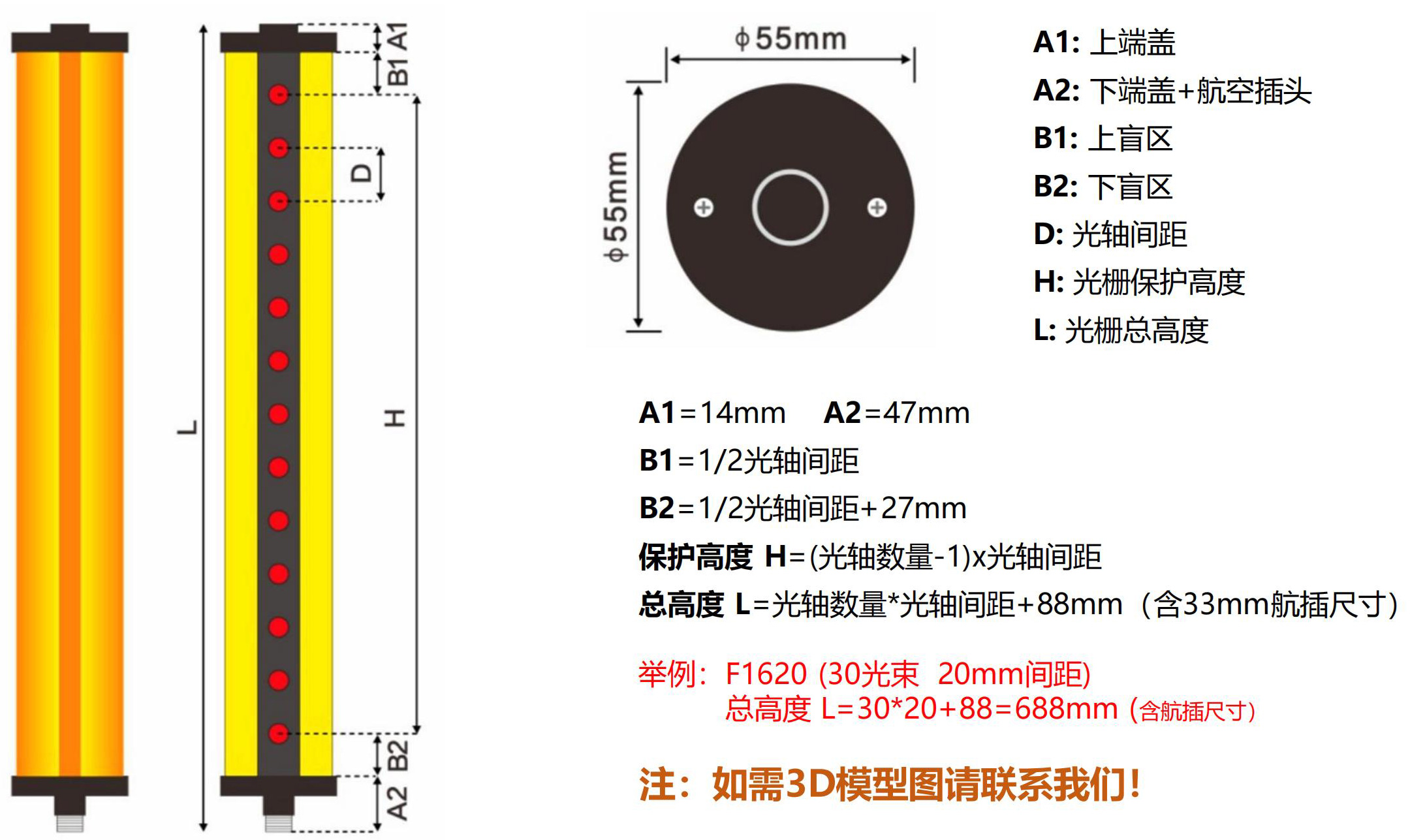

尺寸数据表格如下：
| 光轴点数 | D(光轴间距) | A1(上端盖) | A2 (下端盖+航空插头) | B1 (上盲区) | B2 (下盲区) | H (保护高度) | L(总高度) |
| N | 10mm | 14mm | 47mm | 5mm | 32mm | H=(N-1)*10 | L=N*D+88 |
| N | 20mm | 14mm | 47mm | 10mm | 37mm | H=(N-1)*20 | L=N*D+88 |
| N | 30mm | 14mm | 47mm | 15mm | 42mm | H=(N-1)*30 | L=N*D+88 |
| N | 40mm | 14mm | 47mm | 20mm | 47mm | H=(N-1)*40 | L=N*D+88 |
