简述

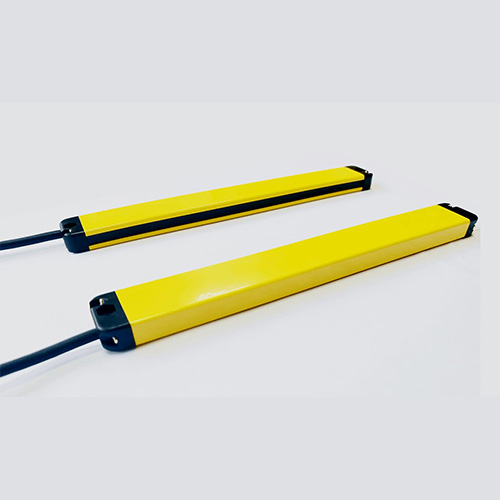

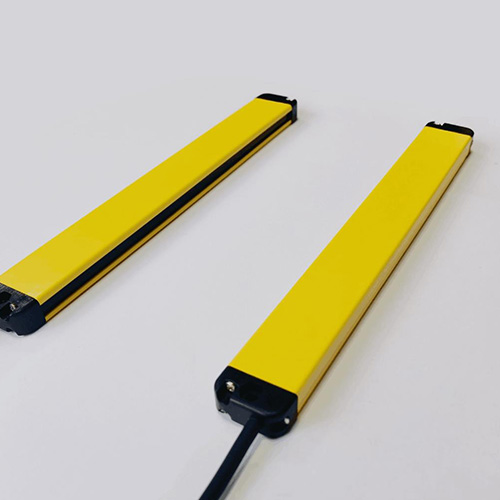

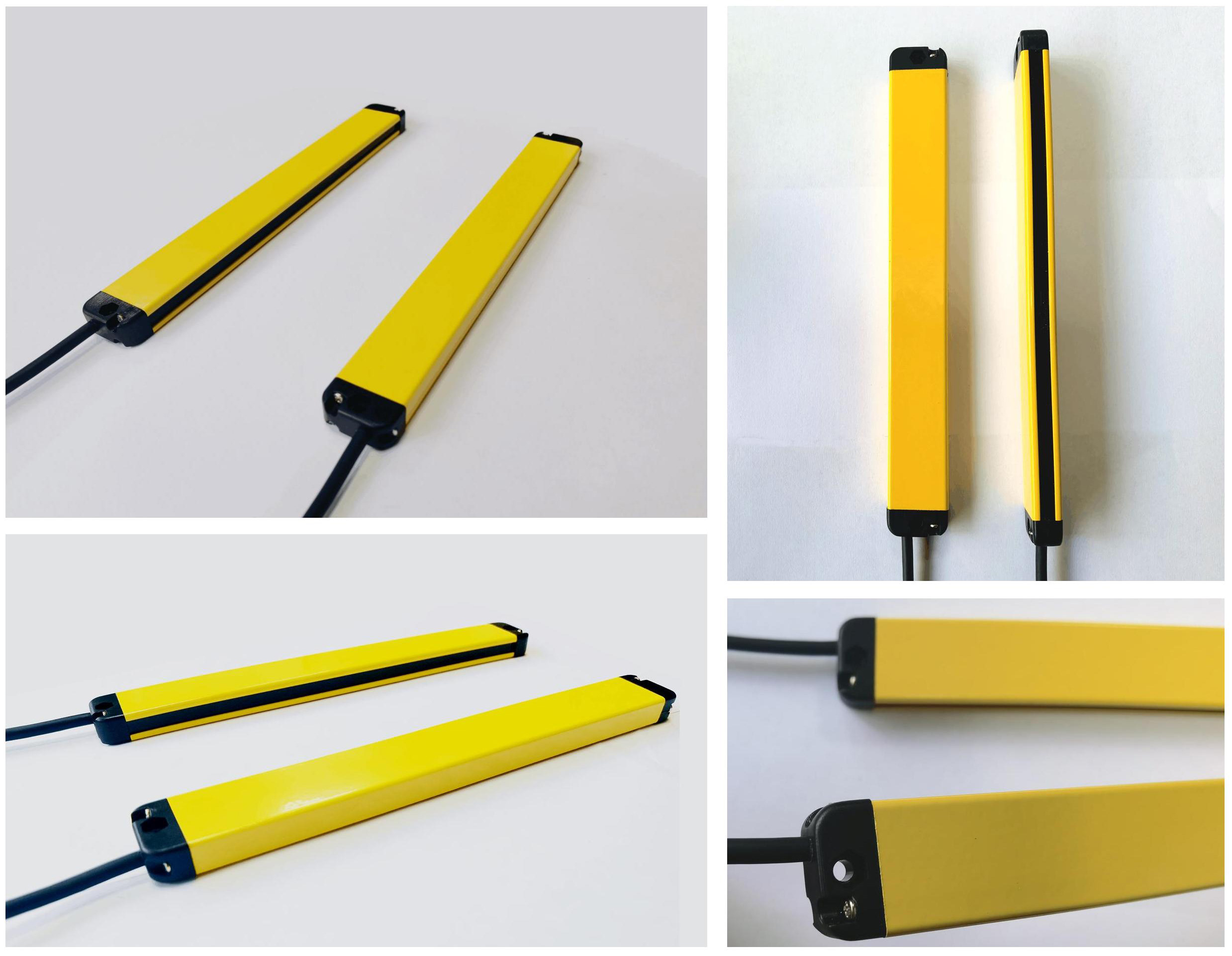

3C系列新款侧面薄款型安全光栅是基于微机控制的一套高品质，高性能安全防护产品，采用进口红外线不可见光红外线传感技术，外观“轻薄小巧”，截面尺寸为10*22mm，具备自检功能完善，使用简单，安全可靠，响应时间15ms以内，对射距离3米内，易于准，适合各种小型设备或治具或空间狭小的地方使用。
自带独立晶体管安全输出，可支持无盲区型定制!
✤ 完善的自检功能，提升设备安全性
✤ 全系列可配置线同步或光同步
✤ 信号输出多种可选择
✤ 反应灵敏，响应时间小于15ms
✤ 可定制屏蔽（浮动/固定消隐）功能
✤ 抗电磁、变频器、激光、太阳光干扰
✤ 可定做非标型光栅（外观或功能）

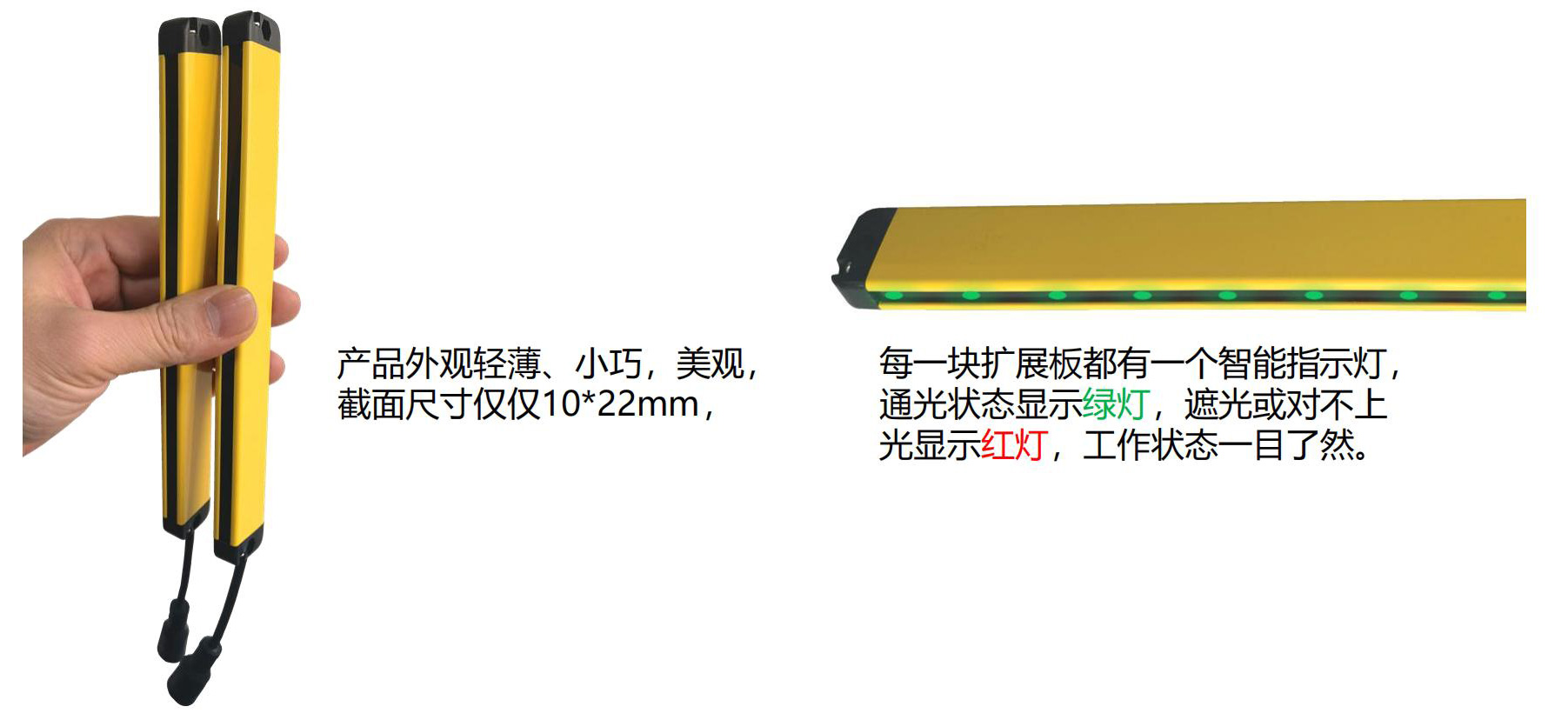

✤ 外观小巧，适合小型设备或空间较小的地方
| 光栅类型 | 侧面薄款型 (新款) |
| 截面尺寸 | 10*22mm |

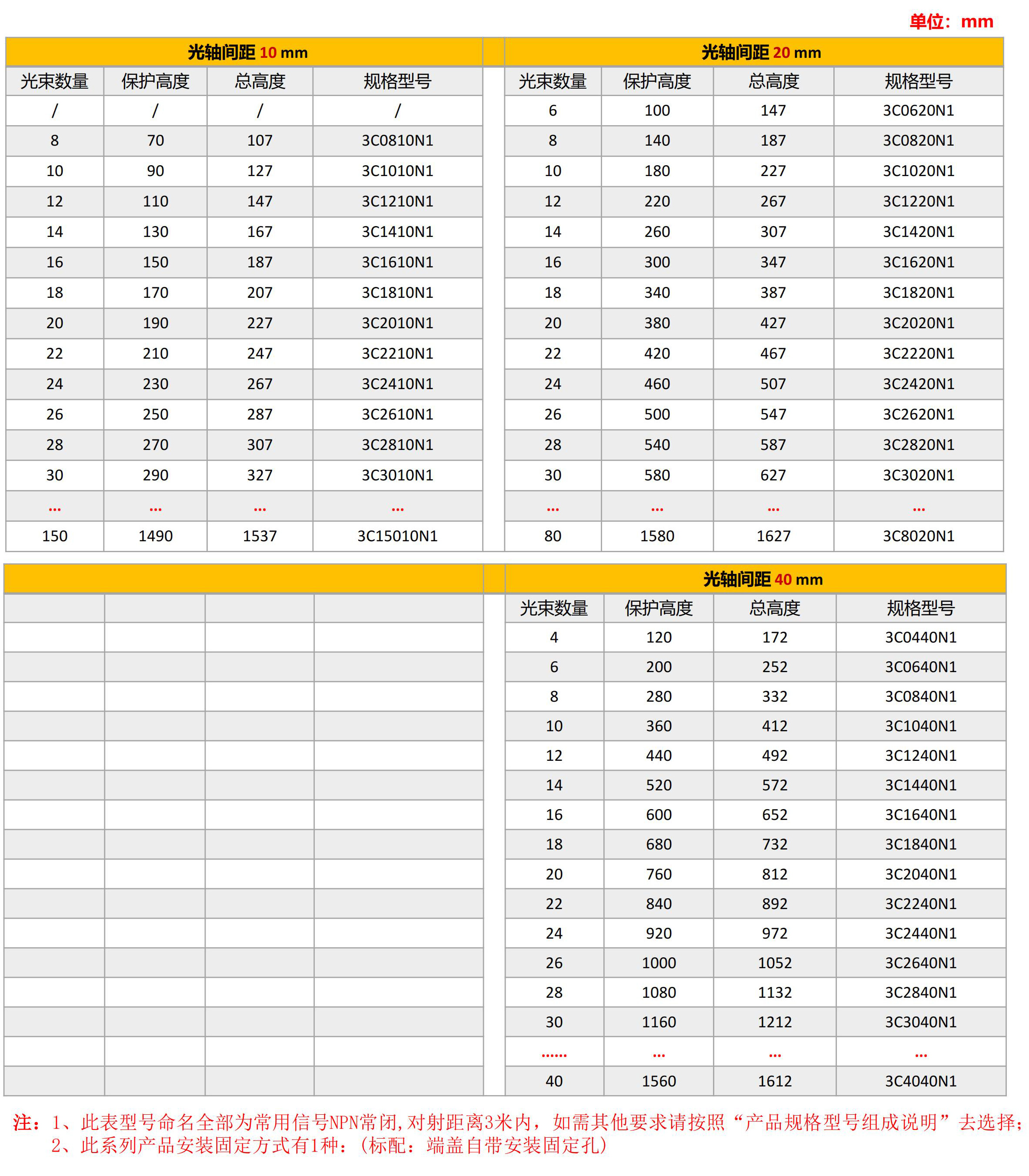

| 光束数量 | 4-150束(常规) |
| 光轴间距 | 10mm/20mm/40mm |
| 保护高度 | 40-1500mm(常规) |
| 对射距离 | 0.01-1m /0.01-3m |
| 电源电压 | DC24V+10% |
| 响应时间 | ≤15ms |
| 信号输出 | NPN/PNP(可选) |

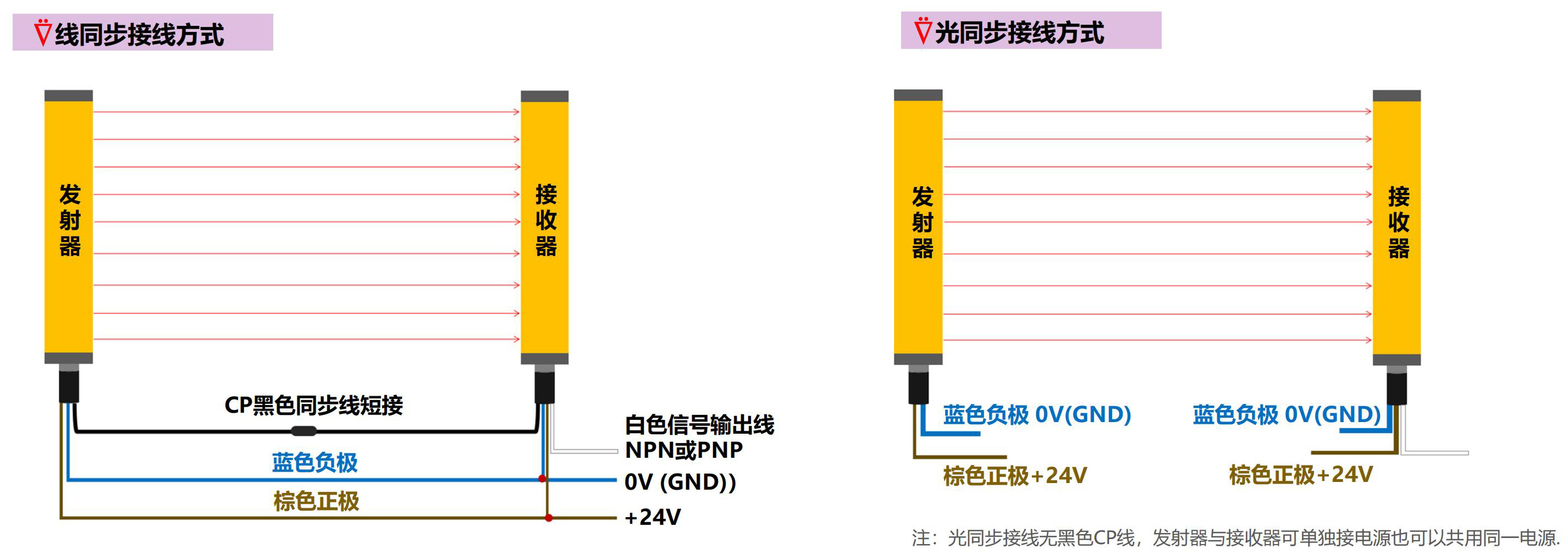

| 同步类型 | 光同步/线同步(可选) |
| 光幕形式 | 对射型 |
| 外壳防护等级 | IP63 /IP65(IE60529) |
| 连接类型 | 航插(3针/4针)/(2针/4针) |
| 负载电流 | <120mA |
| 工作电流 | <200mA |
| 红外波长 | 红外发光二极管940nm |
| 抗干扰能力 | 10000Lux |
| 主体外形材质 | 铝合金/亚克力/聚酯 |
| 电路保护 | 反接保护/输出短路保护/过载保护 |
| 消耗功率 | 3-8W |
| 工作温度 | -15℃--65℃ |
| 环境温度 | 20C,RH≤85% |
| 介电强度 | DC30V.5A |
| 绝缘电阻 | >100 MΩ |
| 产品认证 | CE FCC |
| 外壳颜色 | 黄色 |
| 产品重量 | 随着光栅高度(长度)而变化 |
| 产品应用 | 自动化设备、治具设备、电子行业、食品制造业、空间狭小的机器等 |

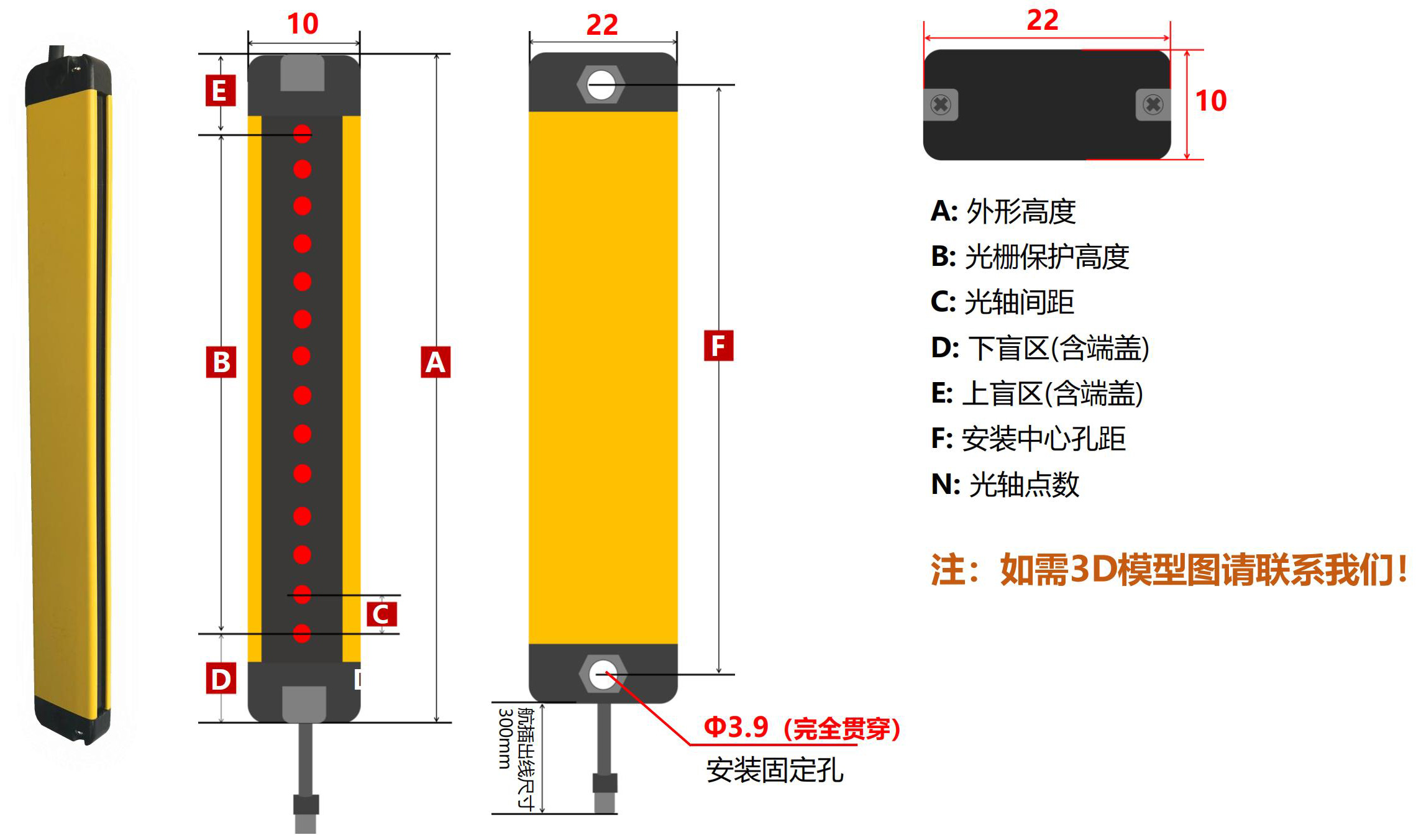

| 光轴点数 | C(光轴间距) | E(上盲区) | D(下盲区) | F(安装孔距) | B(保护高度） | A(外形高度) |
| N | 10mm | 15mm | 22mm | A-10mm | Bm(N-1)*10 | A=B+D+E |
| N | 20mm | 2Dmm | 27mm | A-10mm | B=(N-1)*20 | A=B+D+E |
| N | 40mm | 30mm | 22mm | A-10mm | B=(N-1)*40 | A=B+D+E |
