合理的价格
提供合理的价格，减少客户初期投资费用。
高钢性结构
采用高钢度铝合金型材和铸件，提高钢性（实现作业稳定性）
配备专用软件
可以选择使用点胶专用/锁螺丝/自动焊锡专用软件。
实现多功能运行
实现高速/高精度3维插补，精密旋转等高技能化的运行功能。
| 桌上型点焊机配置 | ||
| 1 | 规格名称 | 参数 |
| 2 | 机台行程 | X150*Y300*Z100mm（双治具） |
| 3 | 最大负载重量（Y-AXIS、Z-AXIS） | 15kg/5kg |
| 4 | 移动速度 X/Y/Z（mm/sec） | 0.1mm/sec～500mm/sec |
| 5 | X/Y/Z 重复精度 | ±0.05mm |
| 6 | 编程方式 | 教导盒 |
| 7 | 驱动方式 | 步进电机+同步带 |
| 8 | 步进电机 | 日本信浓 |
| 9 | 步进电机驱动器 | 日本信浓 |
| 10 | 线性导轨 | 台湾上银 |
| 11 | 同步带 | 法拉泰 |
| 12 | 光电传感器 | omron |
| 13 | 开关电源 | 台湾明纬 |
| 14 | 控制方式 | 点到点、直线和圆弧插补 |
| 15 | 插入点、线 | 能在涂布路径中间随意快速插入点、线 |
| 16 | 可画图形 | 线、圆、弧、连续划线、点滴 |
| 17 | 电源 | 220V 400W |
1.手持器采用中文操作界面，操作简单，易学易懂；
2.可以绘制点、线、弧、圆以及不规则曲线等功能；
3.采用了高速、低噪音日本步进电机使点胶精度更加准确；
4.点胶机采用自动补偿功能，使操作更加方便；
5.XY的区域阵列，平移旋转化运算功能，反用料盘，适用不同工作的定位；
6.专业的滴胶功能，避免胶水凝固或管路堵塞；
7.升级的2G高速存储，可存储999个文件，每个文件65535点；
8.实现多个胶枪同步运动并出胶，同时加工多个文件，提高了点胶加工效率；
9.精心研制的控制卡让HF-300成为一台真正可PTP及CP三轴圆弧补间的设备，让您放心使用于任何非平面的3D点胶路径。
点胶机硬件优势：
1.高强度设备机身、CNC加工确保装配需要的平面度和垂直度；
2.日本三之星环形同步带、台湾PMI的直线导轨搭配日本信侬步进马达较高性价比组合；
3.高速运行作业时，机台非常平滑并且超低噪音；
4.铝金表面进行不粘胶特殊处理，机器的清洁变得异常轻松；
5.采用同步带轮和马达的特殊装配工艺，搭配日本工艺的同步带，解决长期使用后同步带的张紧和松动难题；
6.模块化的组装工艺，每个关键部件和关键位置都可单独拆卸，意外损坏部件皆可快速更换；
7.采用欧洲进口品牌按钮开关组合，高灵敏度并且耐用；

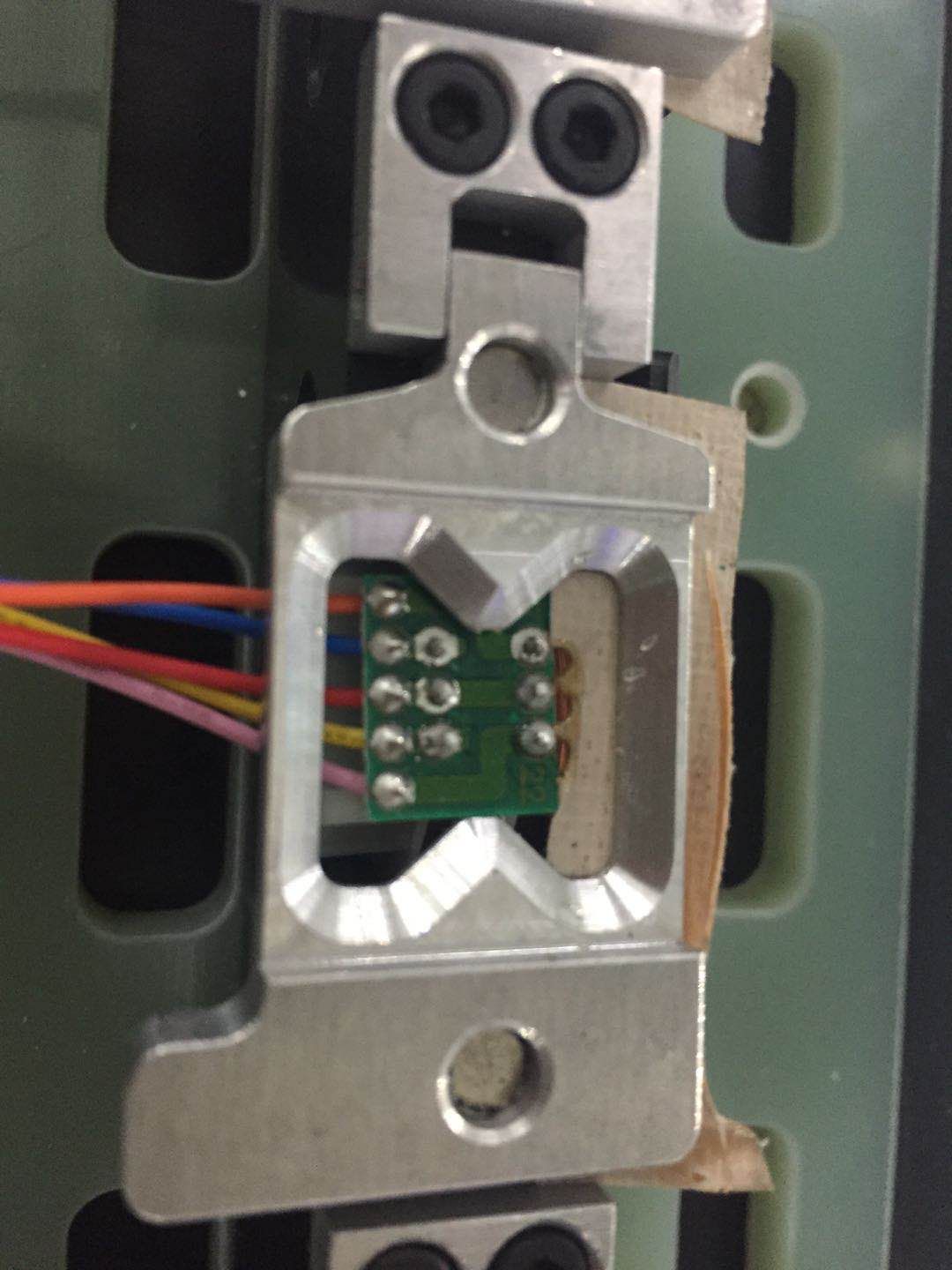

1.板子放在平台的治具上。 2.将焊接的线材用盖板压住。 3.焊点部分盖板镂空 |
|
产能： 1.焊点两片（左右板）板总计：13个。 2.单个焊点时间为：2.5S。 3.两片板子的用时总计：32.5S。 4.每小时产能约：110片（左右板）。 5.具体详细产能需以实际为准。 |
